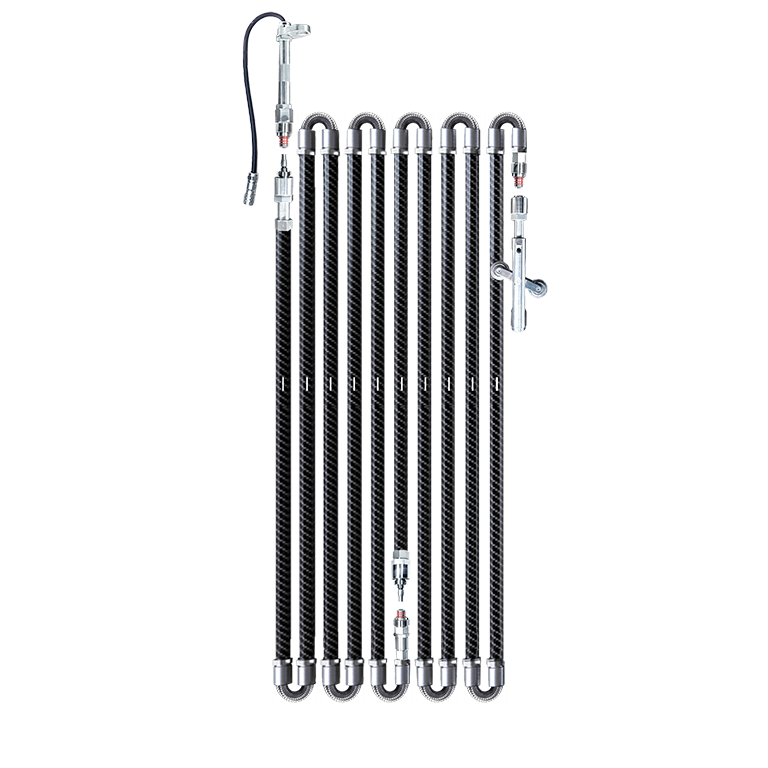

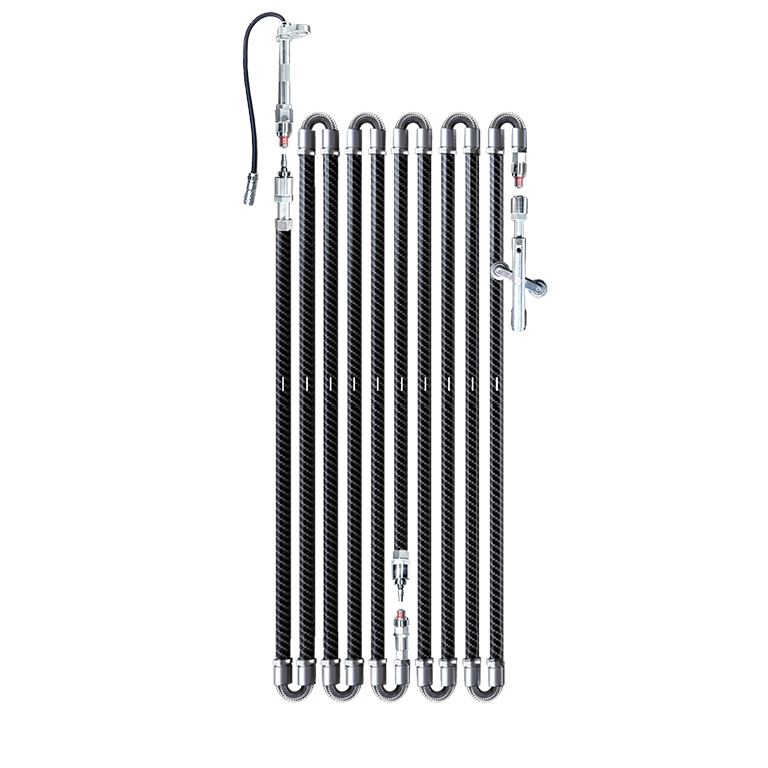

Flexible Inclinometer, hay còn gọi là Array Displacement Sensor, là hệ thống cảm biến chuyển vị dạng chuỗi, được sử dụng để quan trắc biến dạng và chuyển vị của công trình theo không gian 2D/3D.
Thiết bị được cấu tạo từ nhiều node cảm biến MEMS bố trí liên tiếp trên cùng một tuyến đo. Mỗi node có khả năng ghi nhận sự thay đổi góc nghiêng tại vị trí tương ứng. Thông qua thuật toán tính toán chuyên dụng, hệ thống sẽ chuyển đổi dữ liệu góc nghiêng thành giá trị chuyển vị, từ đó xây dựng đường cong biến dạng của đối tượng quan trắc.
Nhờ thiết kế linh hoạt, Flexible Inclinometer có thể lắp đặt theo nhiều phương án khác nhau như thẳng đứng, nằm ngang hoặc dạng cong/vòng, phù hợp với các bài toán quan trắc địa kỹ thuật, công trình ngầm và kết cấu dài.
Nguyên lý hoạt động
Thiết bị sử dụng cảm biến gia tốc MEMS để đo sự thay đổi theo các phương trục. Khi công trình hoặc nền đất xảy ra biến dạng, các node cảm biến sẽ ghi nhận sự thay đổi góc nghiêng. Phần mềm sau đó tính toán chuyển vị tại từng đoạn đo và tổng hợp thành biểu đồ biến dạng 2D/3D.
Có thể hiểu đơn giản:
Cảm biến đo góc nghiêng → phần mềm tính chuyển vị từng đoạn → hiển thị đường cong biến dạng của công trình.
Cấu tạo cơ bản

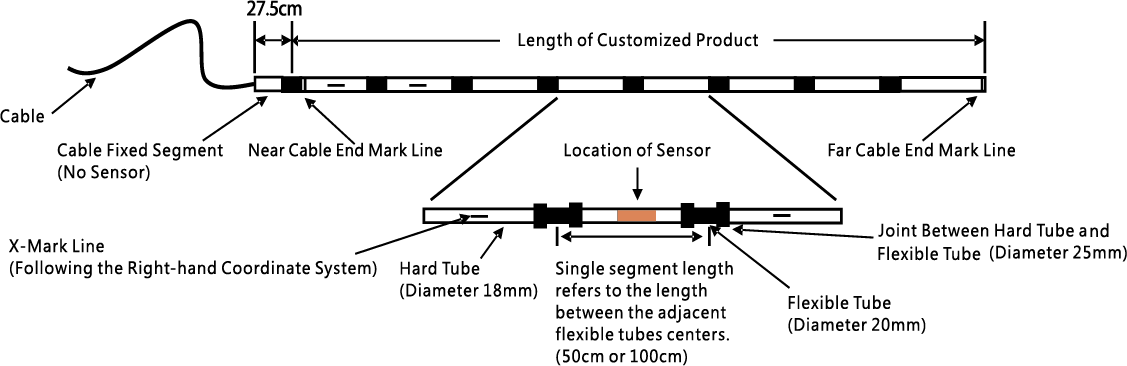

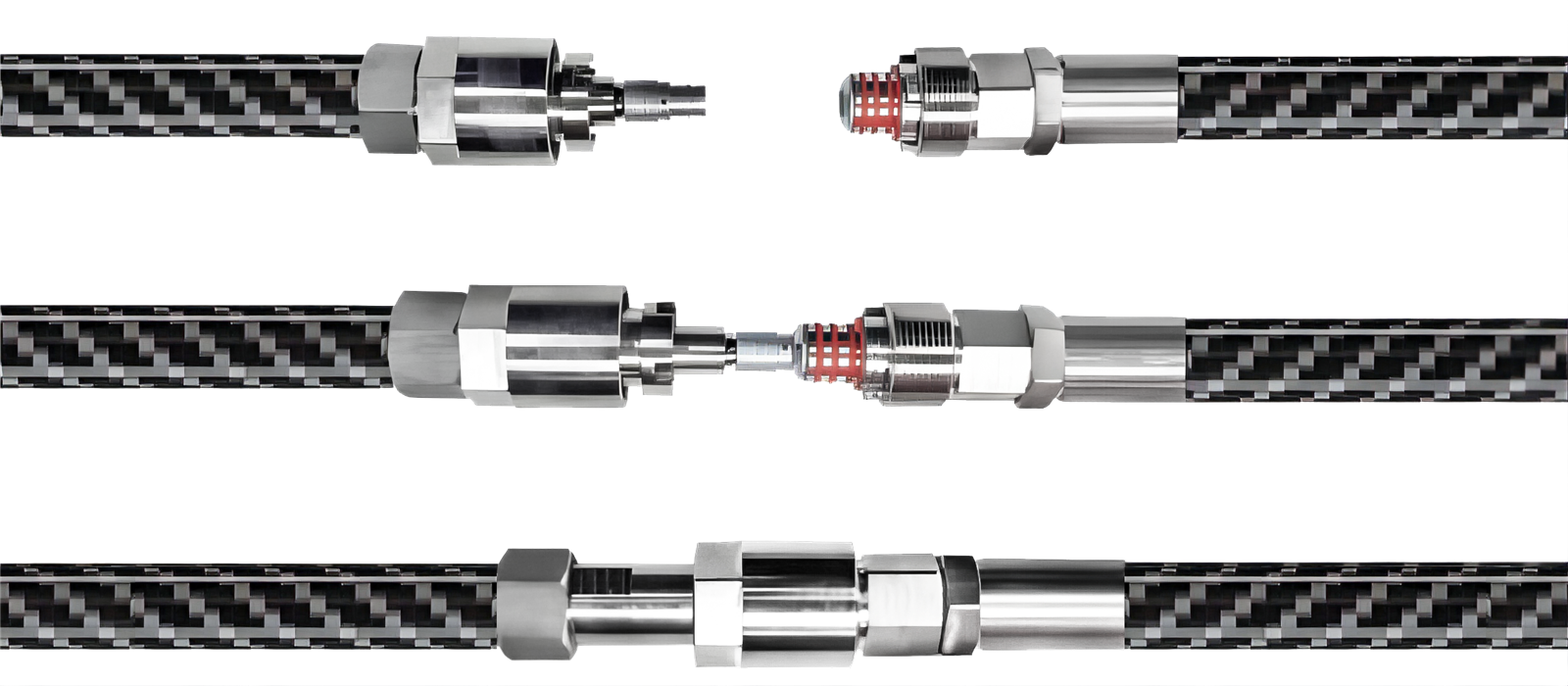

Hệ thống Flexible Inclinometer thường gồm các đoạn cảm biến có chiều dài cố định, được nối với nhau bằng các khớp linh hoạt. Bên trong mỗi đoạn là một cảm biến MEMS thông minh, cho phép đo và truyền dữ liệu liên tục về bộ thu thập dữ liệu hoặc nền tảng giám sát.
