Cảm biến đo chấn động không dây - BeanAir WILOW® AX-3DS

Thông số kỹ thuật

Hạng mục	Thông số
Công nghệ cảm biến	MEMS
Số trục đo	3 trục X/Y/Z
Dải đo	±2g / ±4g / ±6g / ±8g / ±16g
Độ phân giải ADC	16-bit, bù nhiệt độ
Đáp ứng tần số	DC – 800 Hz (-3 dB)
Tốc độ lấy mẫu tối đa	1,6 kSPS/axis
Mật độ nhiễu phổ	150 µg/√Hz
Zero-g offset accuracy	±40 mg (điển hình)
Phi tuyến	±0,15% FS (điển hình)
Độ nhạy theo nhiệt độ	±0,01%/°C
Chuẩn Wi-Fi	IEEE 802.11 b/g/n
Tần số RF	ISM 2,4 GHz
Giao thức IoT	MQTT
Bộ nhớ	772.900 bản ghi/kênh (Streaming Mode)
Cấp bảo vệ	IP67 / NEMA 6
Nhiệt độ hoạt động	-40°C đến +65°C
Khả năng chịu shock	100g trong 50 ms
Nguồn pin	Lithium-Ion sạc lại, 900 mAh

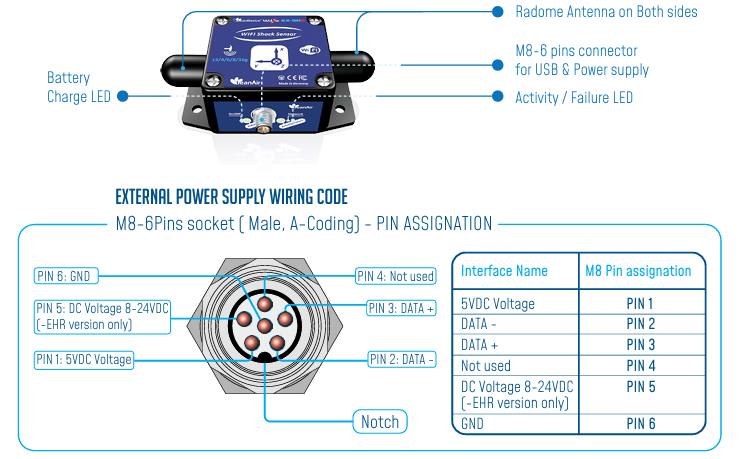

Nguồn ngoài	USB 5VDC; tùy chọn 8–24VDC
Giao diện cấu hình	USB 2.0
Kích thước	35 × 59 × 65 mm
Khối lượng	Khoảng 220 g

Giá: liên hệ

datasheet

QuickStart

THÔNG TIN CHUNG

1. GIỚI THIỆU

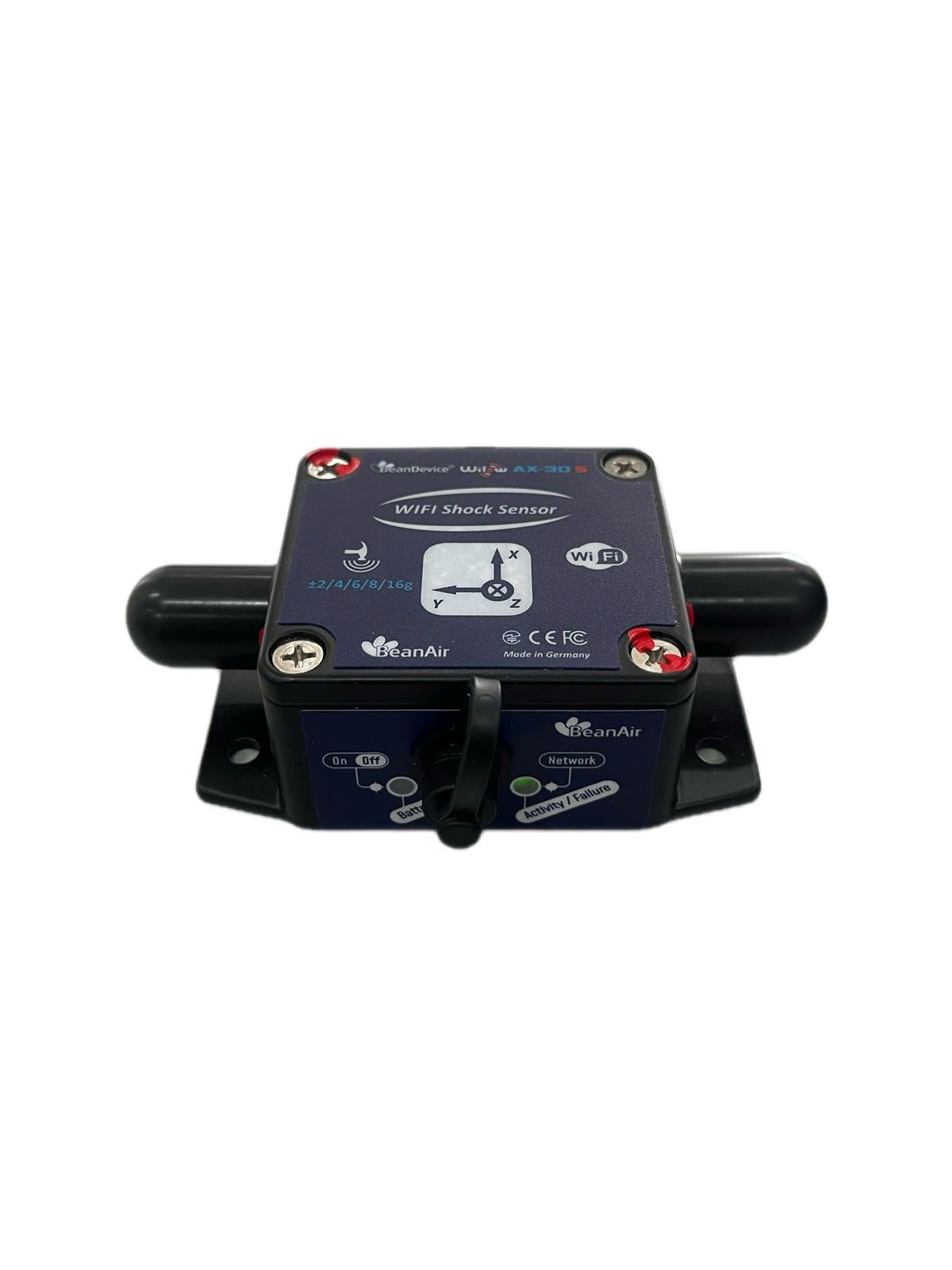

BeanAir WILOW® AX-3DS là cảm biến đo chấn động không dây sử dụng công nghệ MEMS, được thiết kế cho các hệ thống giám sát rung động, chấn động và tình trạng kết cấu. Thiết bị sử dụng công nghệ Wi-Fi công suất thấp ULP, chuẩn IEEE 802.11 b/g/n, cho phép truyền dữ liệu không dây thông qua mạng Wi-Fi hiện có. AX-3DS có thiết kế nhỏ gọn, vỏ nhôm chắc chắn và cấp bảo vệ IP67/NEMA 6, phù hợp triển khai trong môi trường công nghiệp và quan trắc kết cấu.

2. TÍNH NĂNG

Đo chấn động 3 trục X/Y/Z, phục vụ theo dõi chuyển động và rung động theo nhiều hướng.
Dải đo linh hoạt: ±2g, ±4g, ±6g, ±8g và ±16g, có thể lựa chọn thông qua phần mềm BeanScape® Wilow®.
Tốc độ lấy mẫu cao, tối đa 1,6 kSPS trên mỗi trục.
Đáp ứng tần số DC–800 Hz, phù hợp cho các bài toán phân tích rung động.
Smart Shock Detection (SSD): phát hiện sự kiện chấn động và kích hoạt quá trình thu thập dữ liệu.
Store and Forward+: lưu trữ và truyền lại dữ liệu khi kết nối Wi-Fi bị gián đoạn, giúp hạn chế mất dữ liệu.
Hỗ trợ MQTT, thuận tiện tích hợp vào các hệ thống IoT và nền tảng giám sát.
Bộ nhớ tích hợp: lưu tối đa 772.900 bản ghi trên mỗi kênh ở chế độ Streaming.
Wi-Fi IEEE 802.11 b/g/n, hoạt động ở băng tần ISM 2,4 GHz.
Cập nhật firmware OTA thông qua Wi-Fi.
USB 2.0 hỗ trợ cấu hình thiết bị, cập nhật firmware và tải dữ liệu đo.
Nguồn cấp linh hoạt: pin Lithium-Ion sạc lại, USB 5VDC hoặc nguồn ngoài 8–24VDC tùy phiên bản.
Vỏ nhôm chắc chắn, cấp bảo vệ IP67/NEMA 6.

3. ỨNG DỤNG

BeanAir WILOW® AX-3DS được thiết kế cho các ứng dụng yêu cầu đo và giám sát chấn động, rung động không dây, đặc biệt trong các hệ thống IoT công nghiệp.

Giám sát tình trạng thiết bị (Condition Monitoring): theo dõi rung động của máy móc, thiết bị công nghiệp để phát hiện các hiện tượng bất thường.

Giám sát sức khỏe kết cấu (Structural Health Monitoring): sử dụng để theo dõi rung động và chấn động của các công trình, kết cấu trong quá trình vận hành.

Đo lường và kiểm thử (Test & Measurement): thu thập dữ liệu gia tốc phục vụ kiểm tra, đánh giá đặc tính rung động và chấn động của thiết bị hoặc kết cấu.

Nhờ khả năng đo 3 trục, lấy mẫu tốc độ cao, lưu trữ dữ liệu tích hợp và truyền dữ liệu qua Wi-Fi/MQTT, AX-3DS có thể được tích hợp vào các hệ thống giám sát trực tuyến và nền tảng IoT. Datasheet xác định ba nhóm ứng dụng chính là Condition Monitoring, Test and Measurement và Structural Health Monitoring.

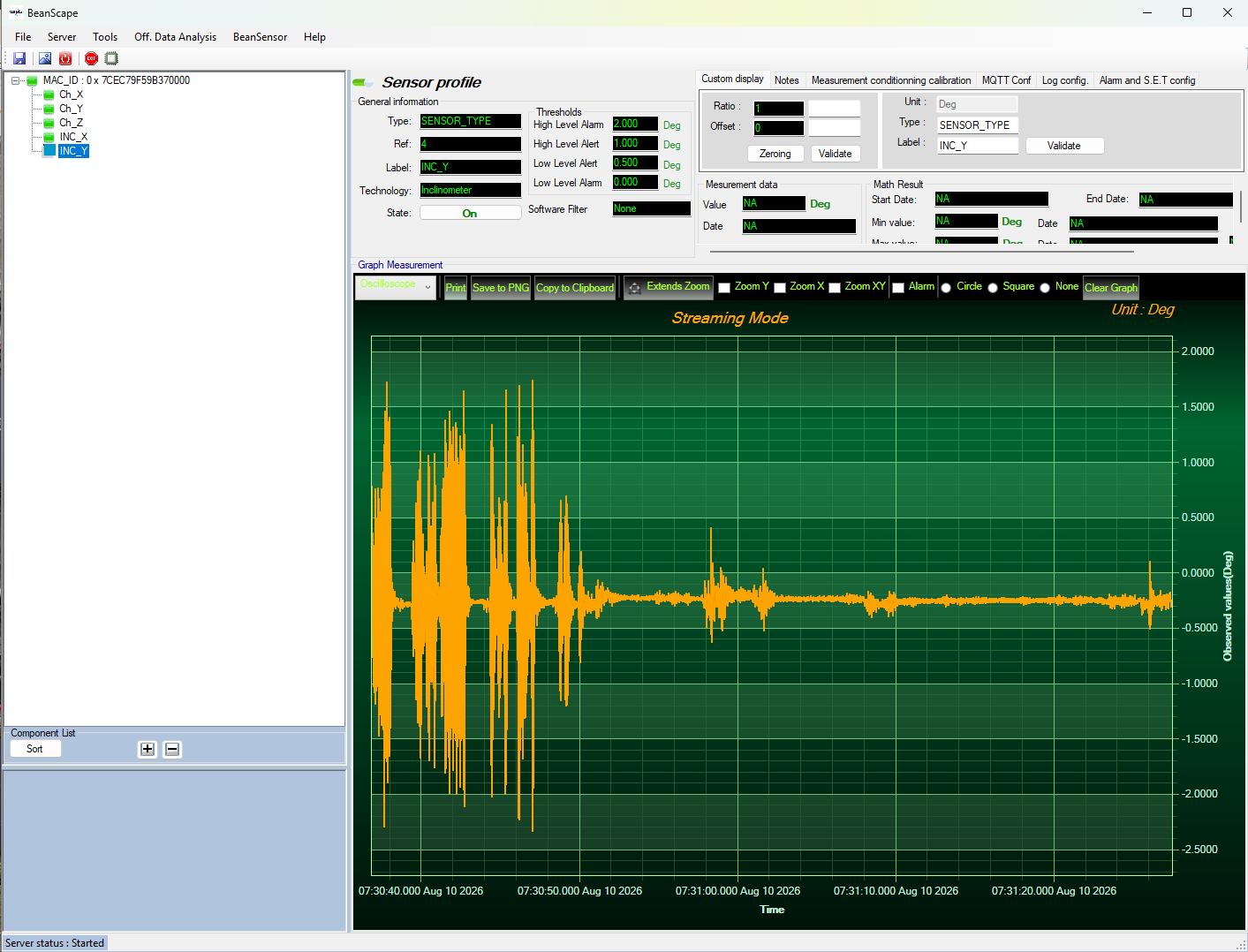

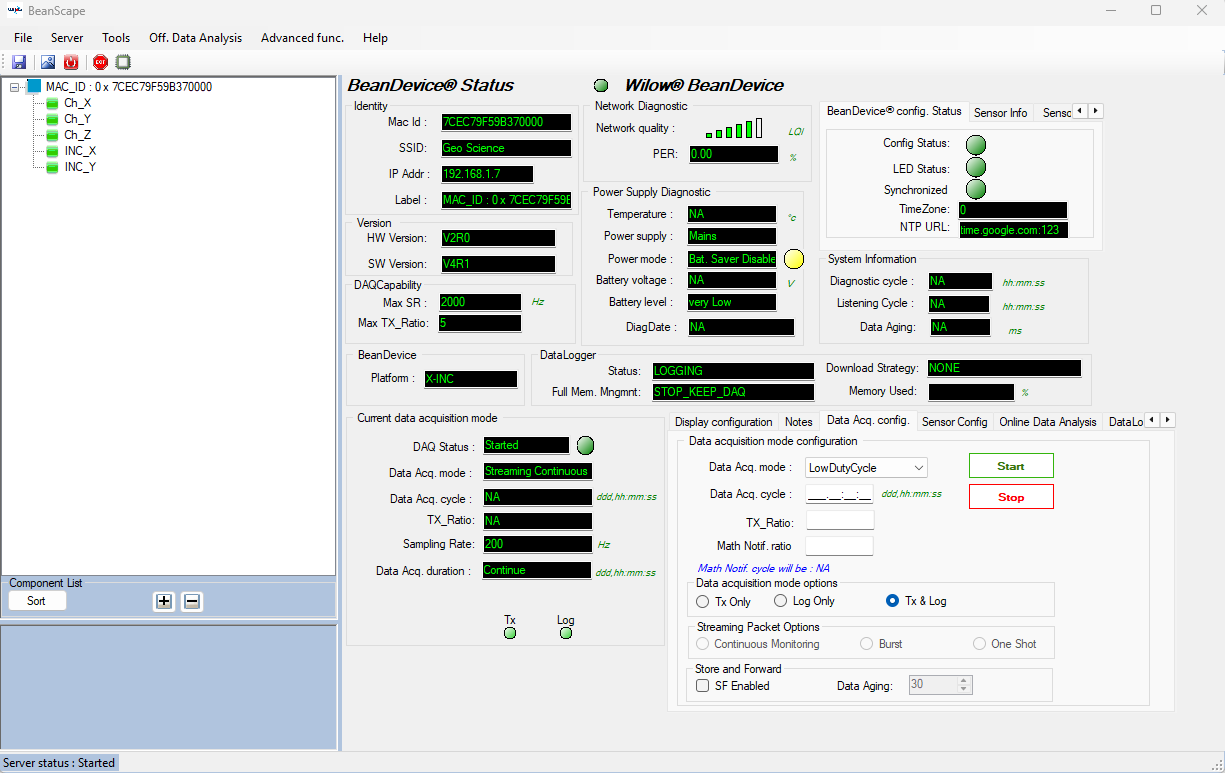

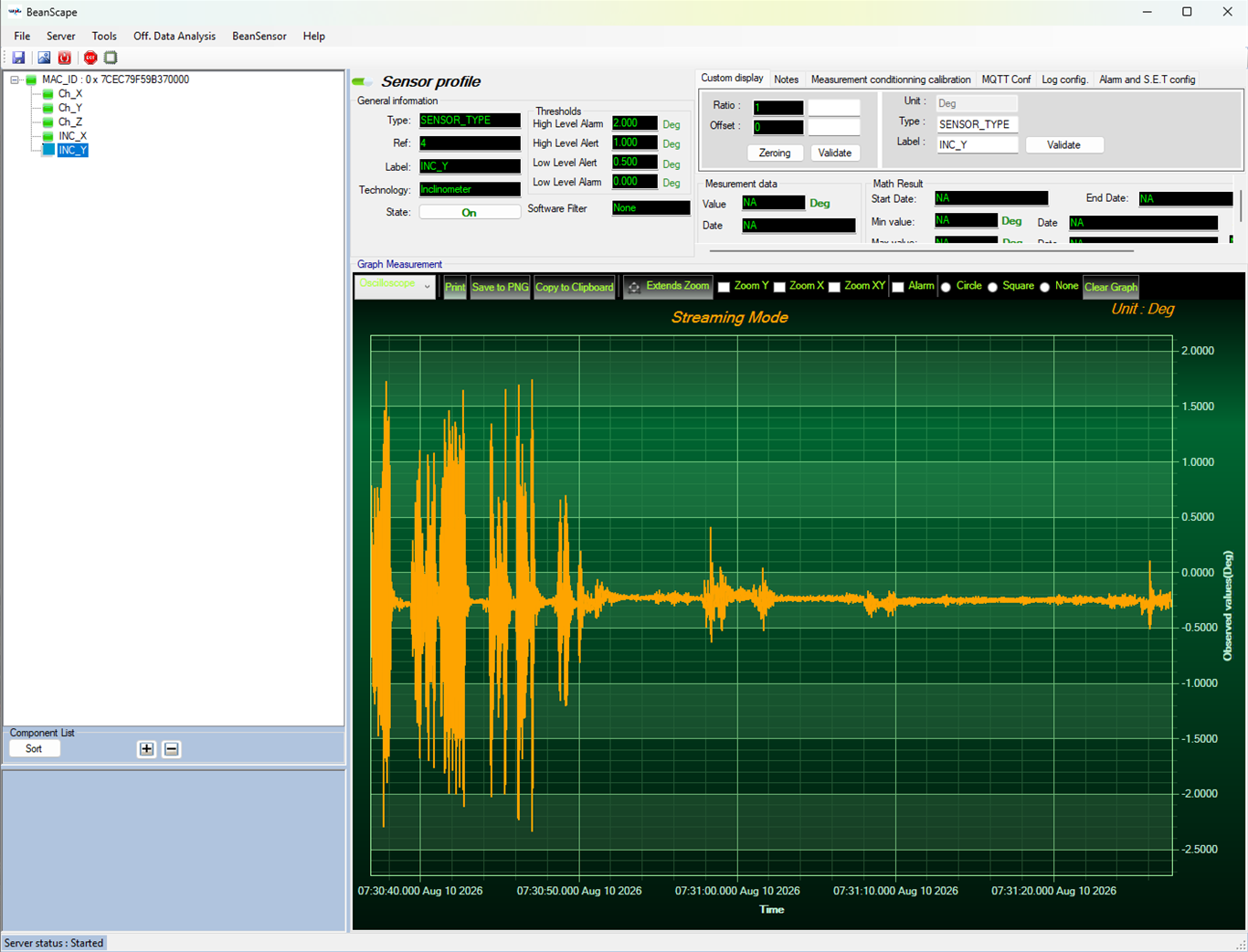

4. GIAO DIỆN PHẦN MỀM

BeanScape® Wilow® cung cấp giao diện trực quan để quản lý thiết bị, cấu hình thông số đo và theo dõi dữ liệu chấn động theo thời gian thực. Khi AX-3DS được kết nối vào mạng Wi-Fi, thiết bị có thể được nhận diện và quản lý trực tiếp trên phần mềm.
