1. GIỚI THIỆU

             Cảm biến đo mức siêu âm GS300A Series (dòng 4 dây - Four-wire ultrasonic level meter) là thiết bị đo mức không tiếp xúc thế hệ mới, ứng dụng công nghệ xử lý tín hiệu thông minh (Acoustic intelligent technology). Thiết bị sở hữu các ưu điểm vượt trội như: an toàn, sạch sẽ, độ chính xác cao, tuổi thọ lâu dài, hoạt động ổn định và tin cậy, lắp đặt và bảo trì thuận tiện.
GS300A đóng vai trò cung cấp dữ liệu mức chất lỏng theo thời gian thực cho hệ thống tự động hóa công nghiệp. Cảm biến có thể kết nối linh hoạt với hệ thống PLC của nhiều thương hiệu hoặc các hệ thống điều khiển thứ cấp thông qua ngõ ra 4-20mA hoặc cổng truyền thông RS-485 (giao thức Modbus RTU).
Đặc tính nổi bật:
            Ổn định & Tin cậy: Sử dụng các mô-đun nguồn chất lượng cao, linh kiện then chốt có độ ổn định tuyệt đối, có thể thay thế trực tiếp các dòng thiết bị nhập khẩu từ nước ngoài.
Thuật toán siêu âm thông minh: Phần mềm phân tích sóng dội (echo) tự động phân tích động mà không cần qua các bước cài đặt/hiệu chuẩn phức tạp.
            Độ chính xác cao: Độ chính xác mức chất lỏng đạt 0.3%, hỗ trợ chống nhiễu mạnh mẽ tại hiện trường. Độ chính xác đo khoảng cách lên đến 0.05%.
Độ rủi ro hỏng hóc thấp: Thiết bị đo không tiếp xúc trực tiếp với chất lỏng giúp giảm thiểu tối đa nguy cơ ăn mòn và hư hỏng.
            Bảo vệ toàn diện: Đạt cấp bảo vệ IP65; mạch điện tích hợp các tính năng bảo vệ cách ly chống ngắn mạch, chống sét đánh.

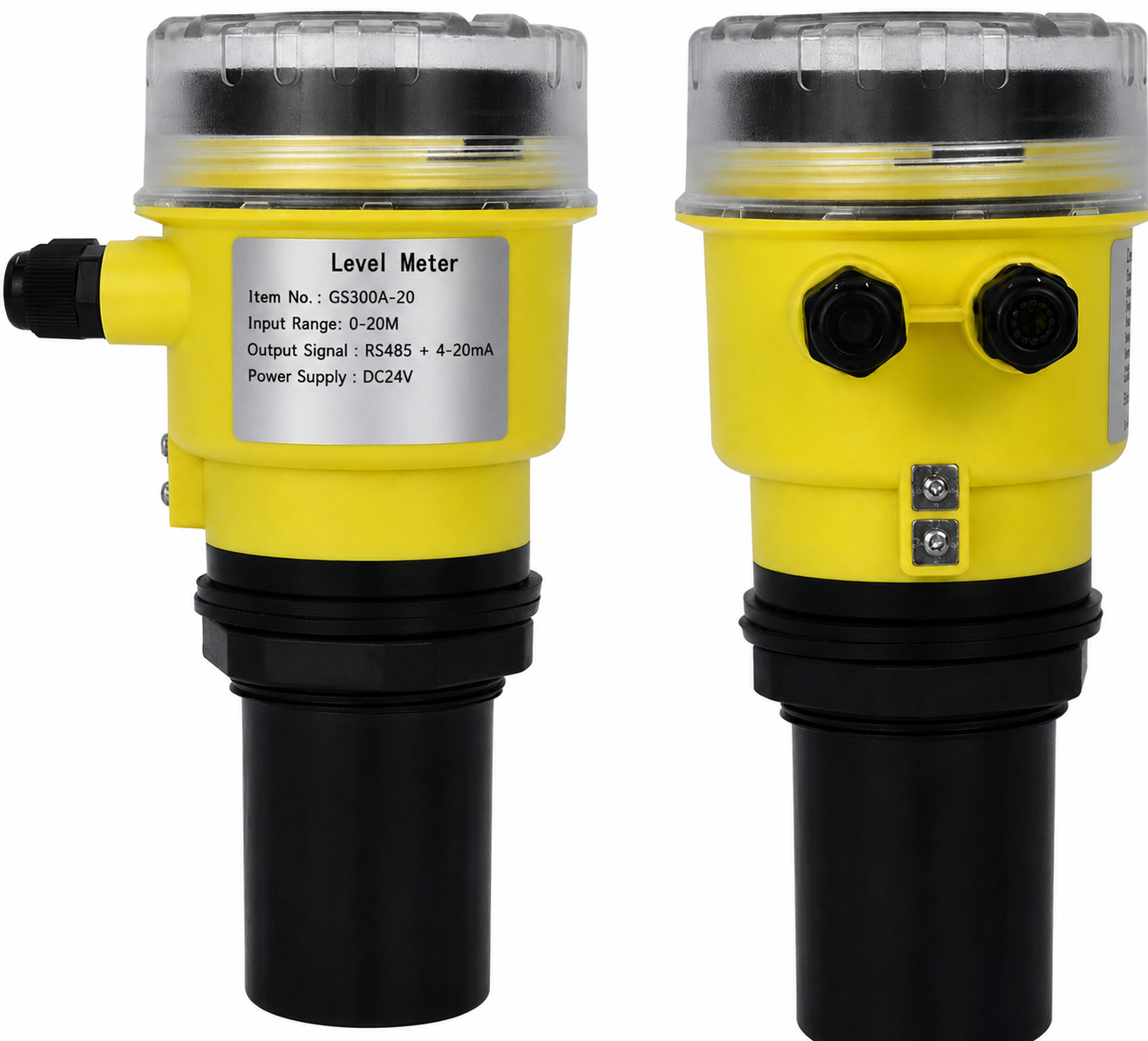

2. KÍCH THƯỚC THIẾT BỊ Chiều cao tổng thể: 210 mm
Đường kính nắp trên (Chứa màn hình LCD & phím nhấn): 120 mm
Đường kính thân giữa: 98 mm
Chiều dài ống phát siêu âm: 92 mm
Kích thước ren kết nối: Ren G2

3. NGUYÊN LÝ LẮP ĐẶT

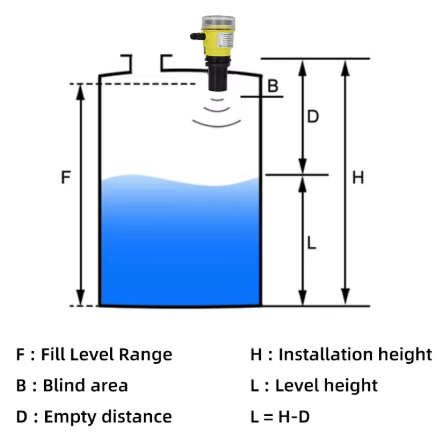

3.1. Các nguyên tắc lắp đặt cơ bản:

1. Khoảng cách tới mức thấp nhất: Khoảng cách từ bề mặt phát của cảm biến đến mức chất lỏng thấp nhất phải nhỏ hơn dải đo của thiết bị được chọn.
2. Tránh vùng mù (Blind Area): Khoảng cách từ bề mặt phát của cảm biến đến mức chất lỏng cao nhất phải lớn hơn dải vùng mù (blind area) của cảm biến.
3. Góc lắp đặt: Bề mặt phát của cảm biến bắt buộc phải song song với bề mặt chất lỏng.
4. Vị trí lắp đặt: Tránh lắp cảm biến ngay phía trên các vị trí có dòng chảy biến động mạnh (như cổng vào/ra của chất lỏng).
5. Khoảng cách tới thành bồn: Nếu thành bể/bồn không bằng phẳng, vị trí cảm biến phải cách thành tối thiểu 0.5m.
6. Lắp đặt ống kéo dài (Extension tube): Trong trường hợp khoảng cách tới mức chất lỏng cao nhất nhỏ hơn vùng mù của thiết bị, cần thêm ống kéo dài. Ống kéo dài phải nằm vuông góc với mặt chất lỏng và bề mặt tường bên trong ống phải thật nhẵn/mịn.

3.2. Các lưu ý quan trọng khi thi công:

1. Nối đất: Vỏ thiết bị phải được kết nối nối đất (earth) một cách tin cậy.
2. Chống nước cho cáp: Cáp điện và ống bảo vệ cáp cần được thi công cẩn thận để tránh nước xâm nhập.
3. Chống sét gia cường: Khi sử dụng ở các khu vực thường xuyên có giông sét, cần lắp bổ sung thiết bị chống sét chuyên dụng ở các đầu cực vào/ra.
4. ​Bảo vệ nhiệt độ: Nếu nhiệt độ môi trường vượt quá giới hạn hoạt động bình thường (quá nóng hoặc quá lạnh), cần trang bị thêm phụ kiện bảo vệ/điều hòa nhiệt độ để tránh làm lão hóa thiết bị sớm.

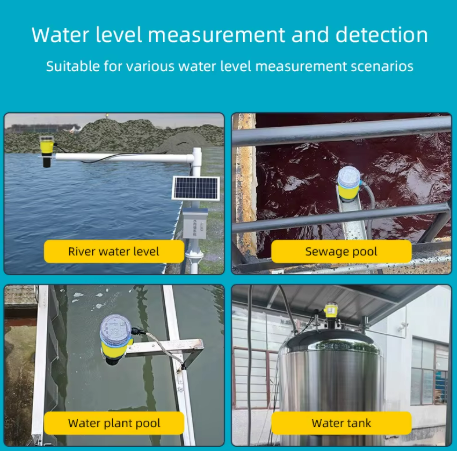

4. ỨNG DỤNG THỰC TẾ

Cảm biến đo mức siêu âm GS300A Series phù hợp ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Công nghiệp Dầu khí & Hóa chất: Đo mức các loại chất lỏng, hóa chất ăn mòn như axit, kiềm, muối, dung dịch chống ăn mòn.
• Xử lý nước & Thủy lợi: Đo mức nước tại bể xử lý nước thải, bể chứa nước sạch, kênh rạch, hồ chứa.
• Ngành Điện lực & Khai thác Than: Đo mức nhiên liệu, bể nước làm mát, hầm mỏ.
• Ngành Thép & Chế biến Thực phẩm: Giám sát chất lỏng trong môi trường chịu nhiệt độ cao hoặc yêu cầu an toàn vệ sinh cao.
