QUAN TRẮC NGHIÊNG / TILT MONITORING

Mục đích của việc ‘Quan trắc nghiêng’ công trình là gì?

Quan trắc nghiêng công trình: là công tác vô cùng cần thiết nhằm xác định các giá trị độ nghiêng của công trình so với tính toán theo thiết kế, qua đó đánh giá khả năng làm việc độ ổn định, và đưa ra cảnh báo kịp thời giúp tránh những rủi ro không cần thiết cho công trình trong quá trình xây dựng và sử dụng sau này.

Vậy có những dạng Quan trắc nghiêng nào?

1, Quan trắc độ dịch chuyển ngang của cọc, tường vây và đất trong vùng ảnh hưởng của công trình bằng Inclinometer.

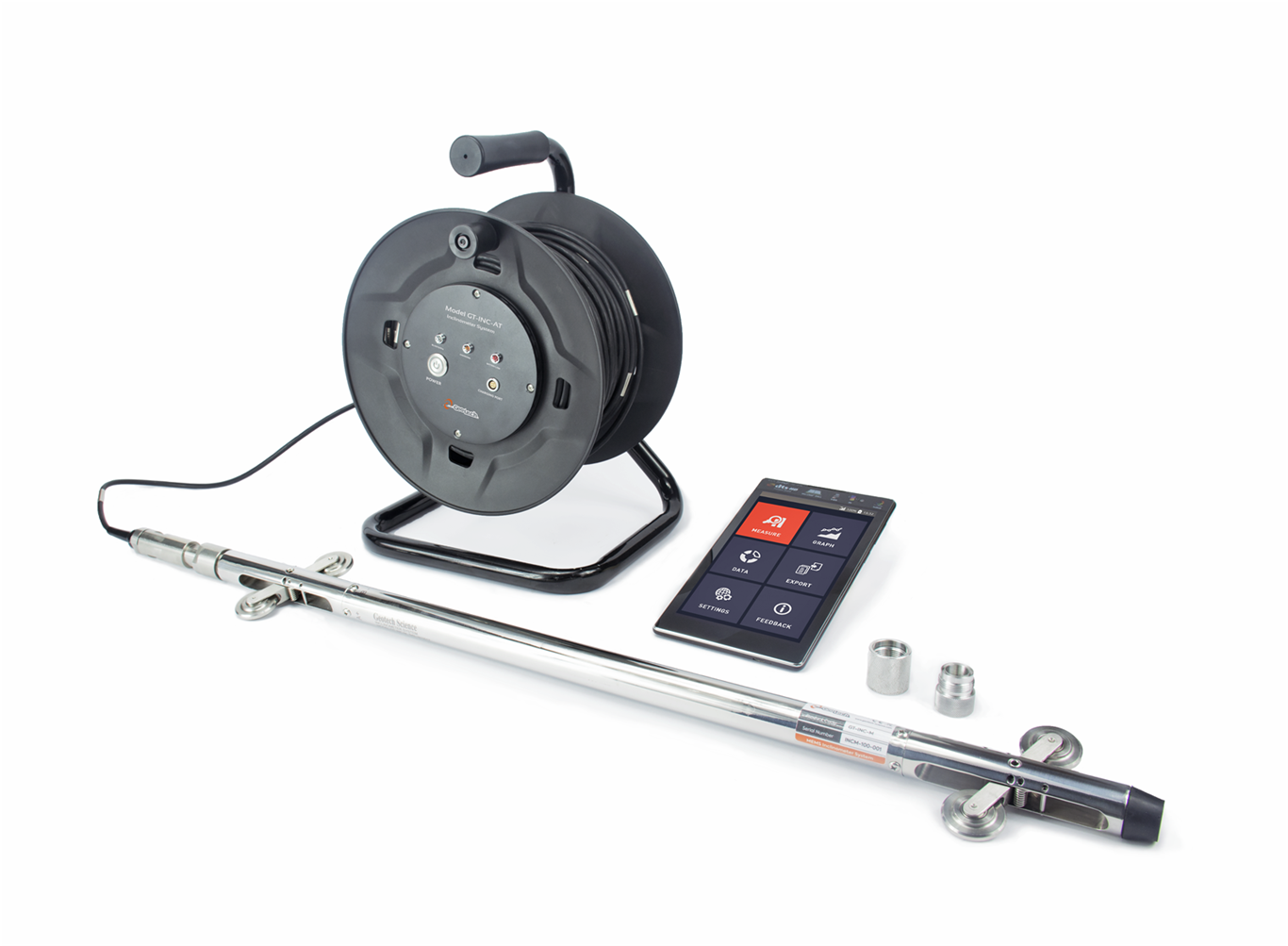

-Thiết bị sử dụng: Bộ đo nghiêng Inclinometer

Bộ đo nghiêng Inclinometer gồm có các thành phần chính sau:

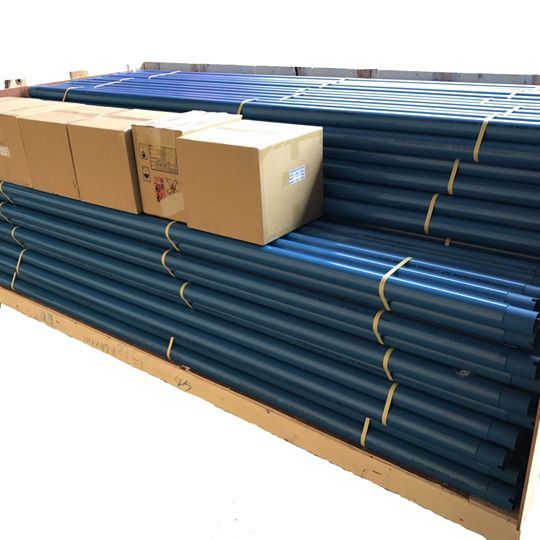

+ Ống vách/Inclinometer casing làm từ vật liệu ABS hoặc PVC, có rãnh dọc theo chiều dài ống có tác dụng dẫn hướng cho đầu dò.
+ Đầu dò/Probe có gắn cảm biến đo nghiêng hai chiều ở trong và được thiết kế 2 cặp bánh xe giúp thiết bị dễ dàng di chuyển trong ống vách.
+ Bộ ghi dữ liệu có kết nối Blutooth với máy tính bảng (đã cài sẵn phần mềm)
+ Dây cáp nối đầu dò và bộ ghi dữ liệu và được đánh dấu sẵn với mỗi đoạn 0.5m. (độ dài tùy ý theo yêu cầu).

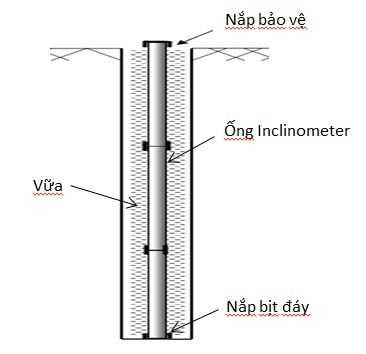

-Lắp đặt thiết bị:

+ Khoan tạo lỗ, tiến hành thổi rửa làm sạch hố khoan và gắn nắp bịt đáy ở dưới cùng.
+ Lắp đặt các ống Inclinometer vào hố khoan ,thêm ống cho đến khi đạt độ sâu yêu cầu.
+ Đổ vữa lấp đầy khoảng trống giữa ống vách và lỗ khoan.





-Tiến hành đo và xử lý số liệu:

+ Thả đầu dò đến đáy ống chờ số liệu ổn định thì tiến hành ghi lại sau đó kéo đầu dò lên 0.5m  đo đoạn tiếp theo, lặp lại như vậy cho đến khi đo hết chiều dài ống.
+ Mỗi lần đo tiếp theo ta xác định được độ nghiêng của ống, so sánh độ nghiêng hiện tại với số liệu ban đầu ta được giá trị dịch chuyển ngang.


2, Quan trắc nghiêng của kết cấu như cầu, hầm, tường, tường vây…

- Một số thiết bị đang được sử dụng phổ biến hiện nay:

+ Cảm biến đo nghiêng BEANDEVICE® WILOW® HI-INC
+ Thiết bị đo nghiêng không dây Blutooth GT-TI-MB.

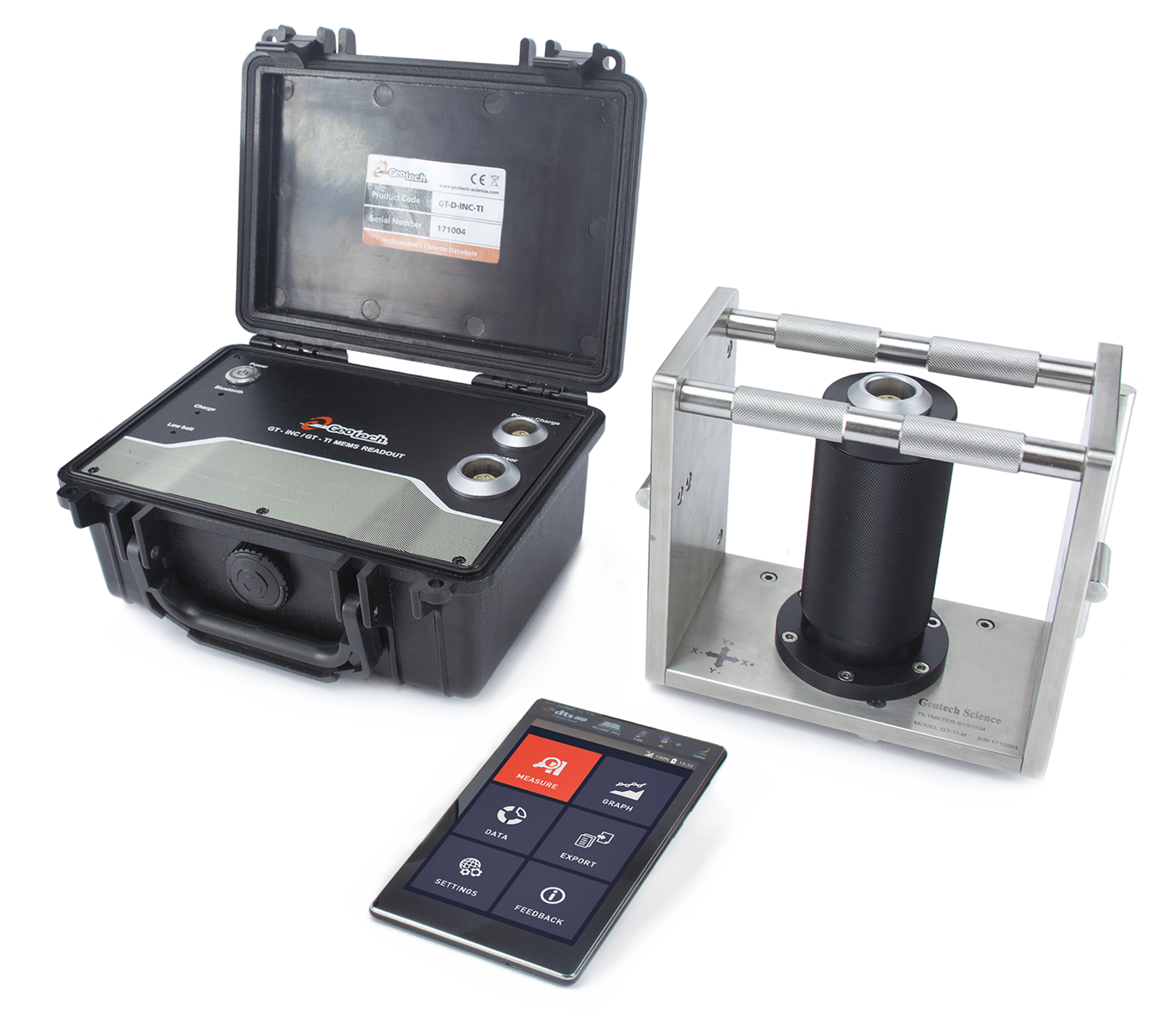

+ Bộ đo nghiêng dạng Mems GT-TI-M.
+ Cảm biến đo nghiêng Electrolytic TiltMeter GT-ETI.

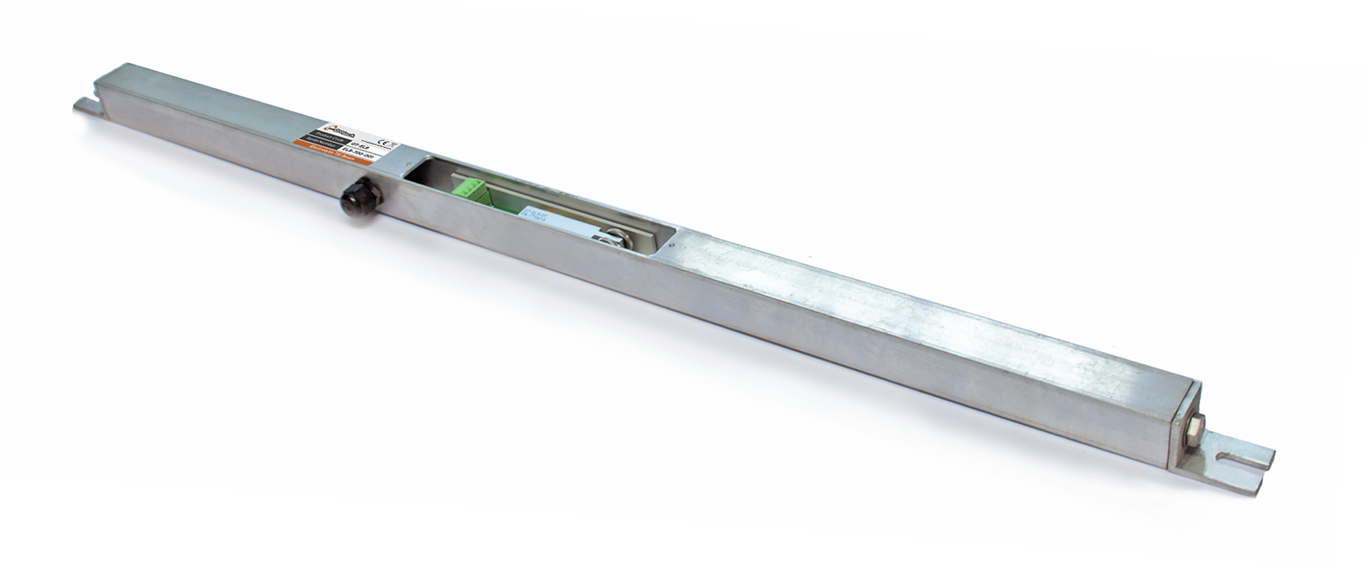

+ Cảm biến đo nghiêng Electrolytic TiltBeam GT-ELB.

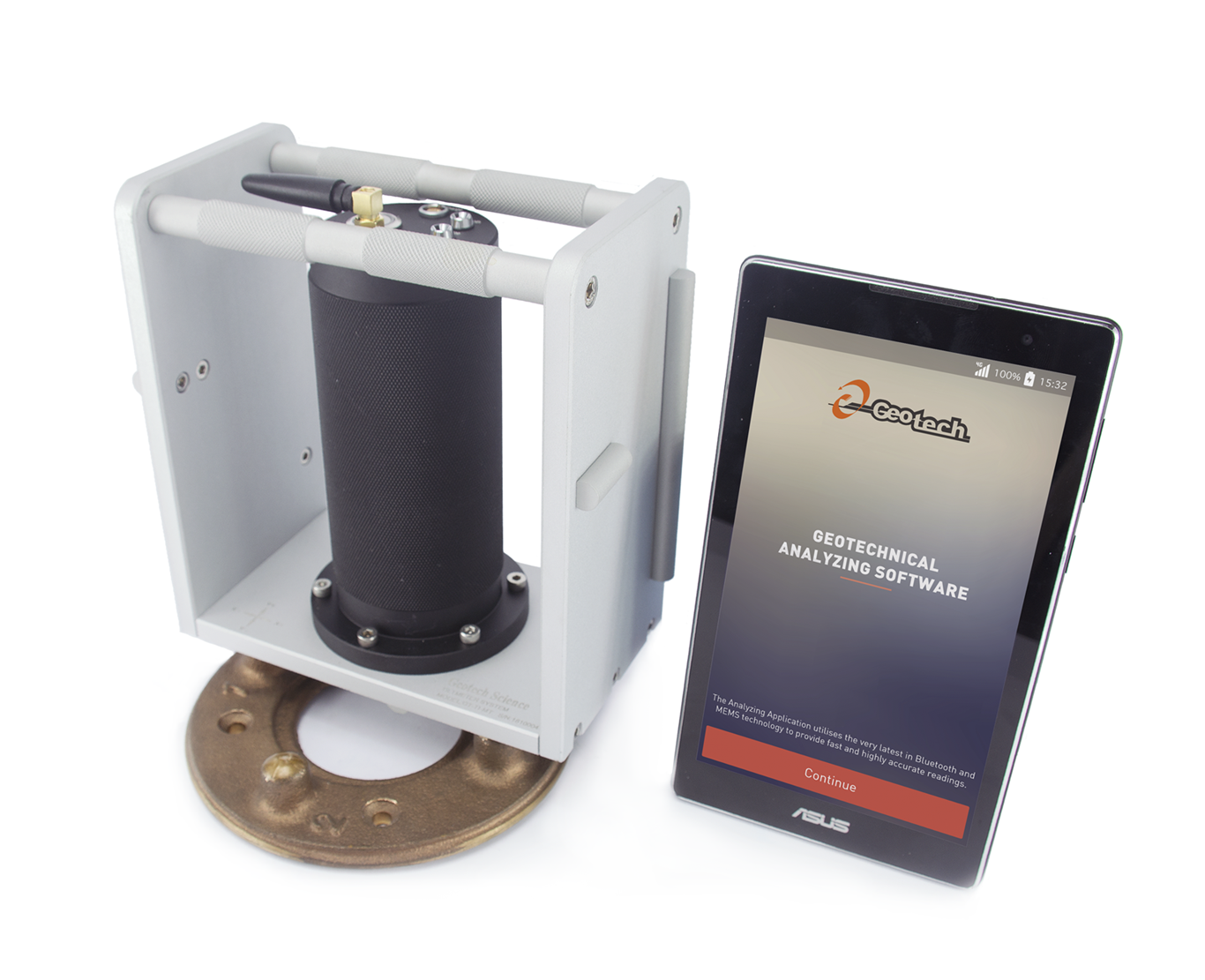

                                          1.GT-TI-MB                                                           2.GT-TI-M


                                               3.GT-ETI                                                             4.GT-ELB

 - Lắp đặt thiết bị:

 Với thiết bị đo nghiêng dạng mems GT-TI-M và thiết bị đo nghiêng không dây blutooth GT-TI-MB.

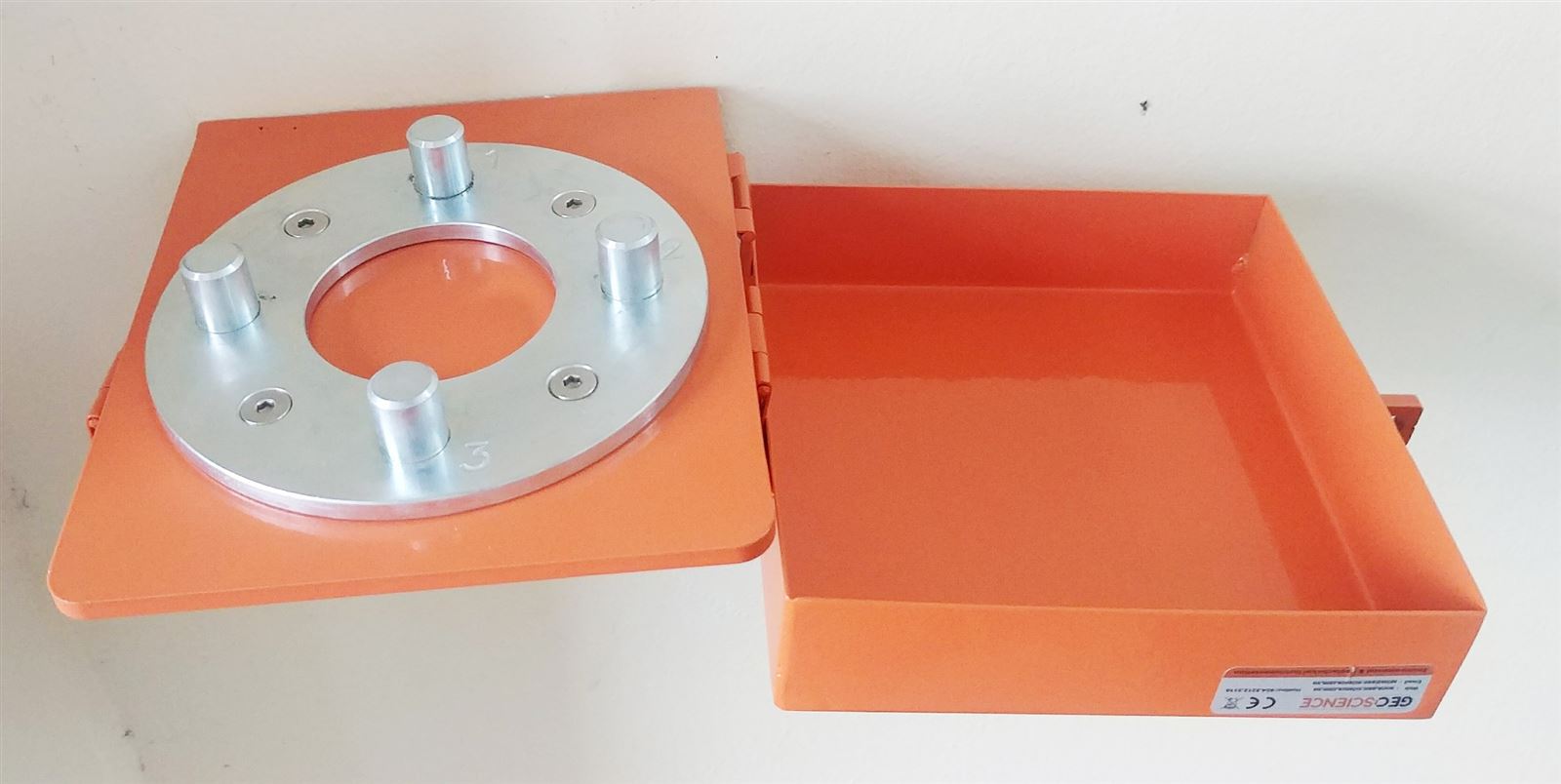

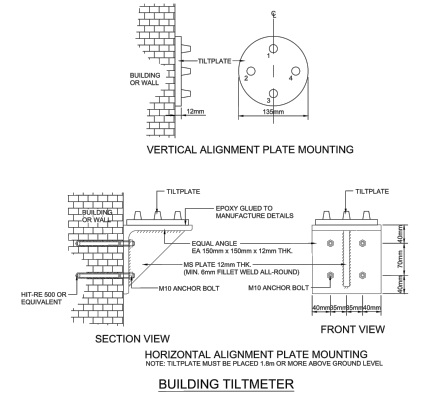

Đĩa đo nghiêng Tilt Plate Geo Science:




                                                                                      GS-TI

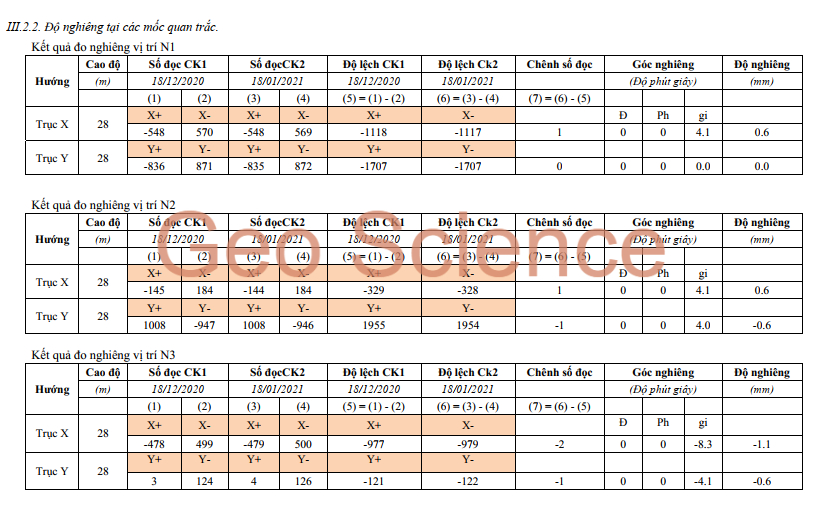

Bảng kết quả đo nghiêng bằng đĩa Tilt Plate

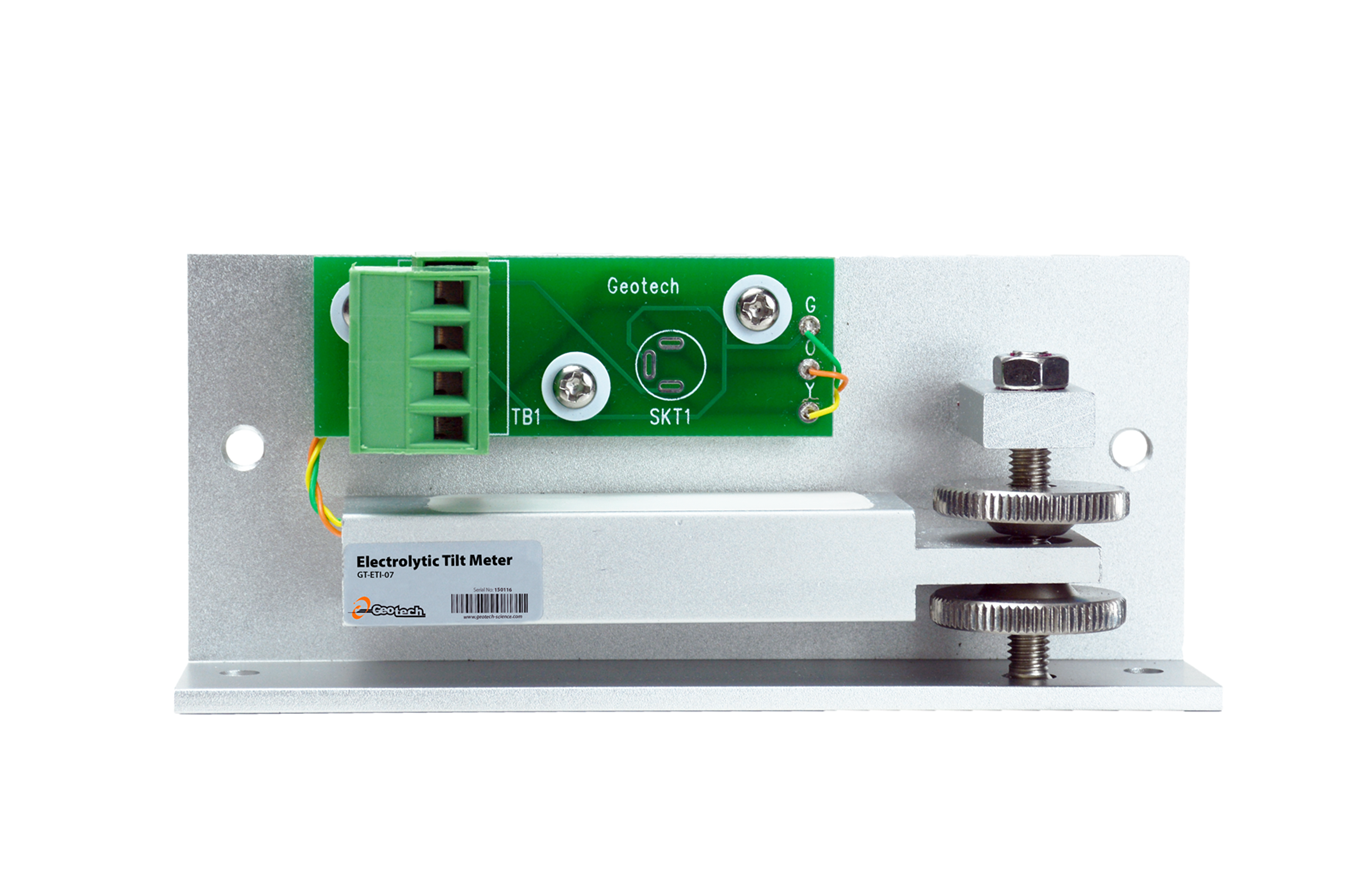

 Với Cảm biến đo nghiêng Electrolytic TiltMeter GT-ETI ta tiến hành tương tự, thay vì lắp đĩa đo nghiêng thì ta tiến hành lắp trực tiếp cảm biến lên giá đỡ với nắp bảo vệ bên ngoài.

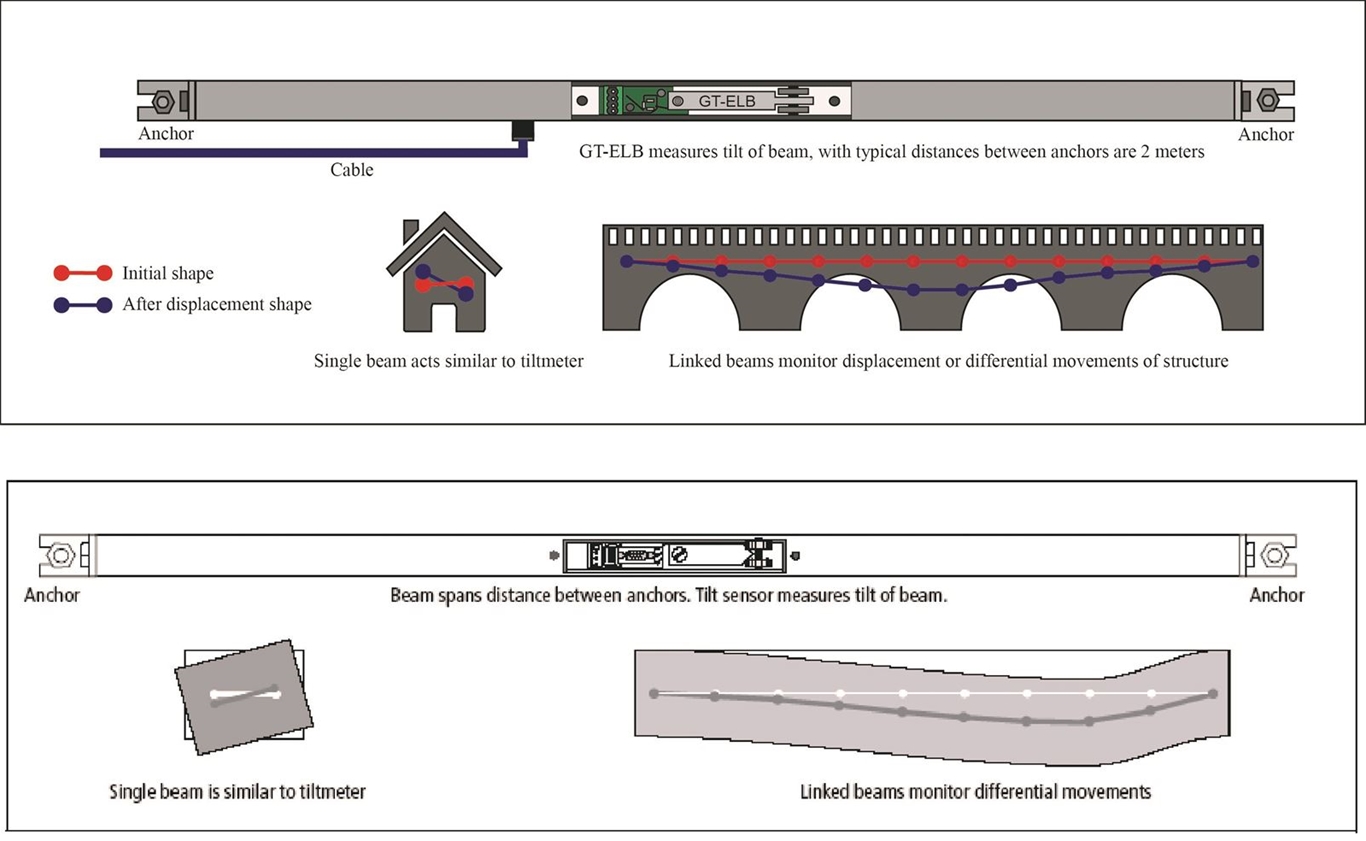

 Với Cảm biến đo nghiêng Electrolytic TiltBeam GT-ELB ta tiến hành gắn trực tiếp lên kết cấu cần đo.Các cảm biến có thể liên kết thành một chuỗi với khoảng cách là 2m một cảm biến.




- Khi hiện tượng nghiêng, biến dạng xảy ra dữ liệu sẽ được thiết bị ghi lại,phân tích và xử lý từ đó cung cấp cho người sử dụng thông tin chi tiết về tình trạng của kết cấu để có những biến pháp xử lý kịp thời tránh những hậu quả đáng tiếc.

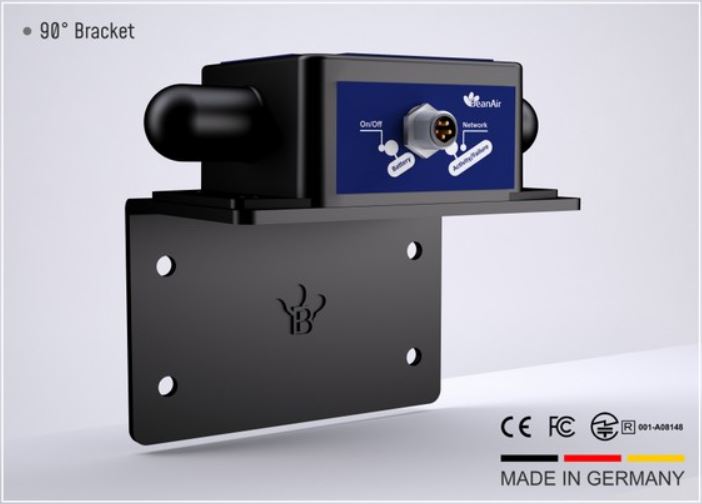

-Đo nghiêng bằng thiết bị đo nghiêng combo 2 chiều của Đức. Với Cảm biến đo nghiêng BEANDEVICE® WILOW® HI-INC ta tiến hành tương tự, thay vì lắp đĩa đo nghiêng thì ta tiến hành lắp trực tiếp cảm biến lên giá đỡ bằng bắt vít hoặc giá đỡ từ, có thể lắp kèm nắp bảo vệ bên ngoài. Cảm biến kết nối không dây về máy tính hoặc server đã được cài đặt trước để lấy số liệu tự động.
