THÔNG TIN CHUNG
GIỚI THIỆU

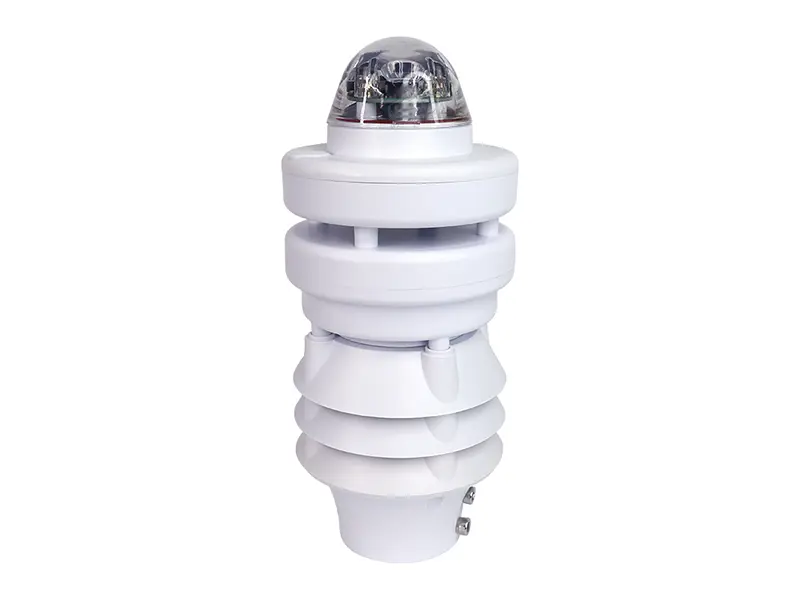

Trạm thời tiết thu nhỏ XF700L phục vụ giám sát công nghiệp là thiết bị giám sát khí tượng tích hợp 7 trong 1, được thiết kế để thu thập dữ liệu môi trường chính xác và tin cậy trong các ứng dụng công nghiệp cũng như ngoài trời. Thiết bị đo đồng thời các thông số: nhiệt độ không khí, độ ẩm tương đối, tốc độ gió thế hệ thứ ba, hướng gió thế hệ thứ ba, áp suất khí quyển, lượng mưa quang học và độ chiếu sáng. Thiết kế tích hợp nhỏ gọn của trạm cho phép lắp đặt nhanh chóng và giảm thiểu chi phí bảo trì, trở thành giải pháp lý tưởng cho giám sát thành phố thông minh, khí tượng thủy văn, an toàn giao thông, các dự án điện mặt trời, vi khí hậu, nông nghiệp và các hệ thống giám sát khí tượng cho cột tháp truyền tải điện.

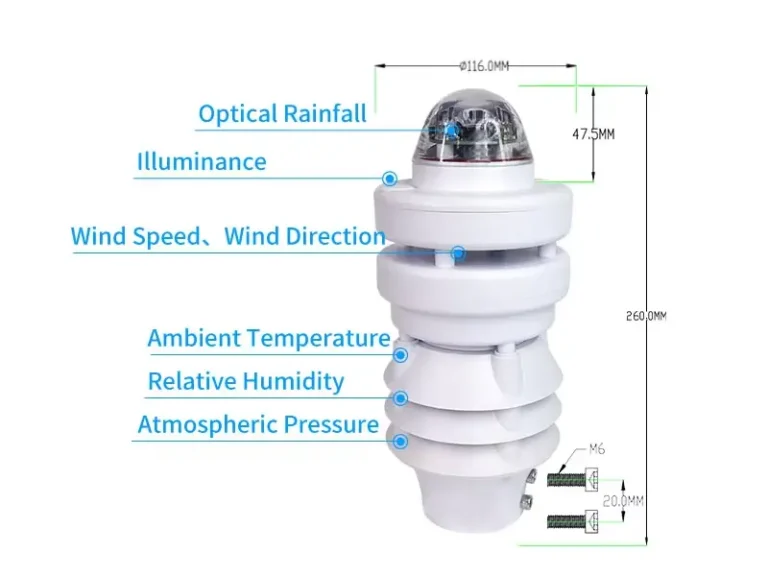

CẤU TRÚC TRẠM THỜI TIẾT THU NHỎ GIÁM SÁT CÔNG NGHIỆP
Khối Module Cảm Biến Đa Thông Số (Multi-parameter Sensor Module) Tích hợp các cảm biến đo lường đồng thời nhiệt độ, độ ẩm, tốc độ gió, hướng gió, áp suất khí quyển, lượng mưa và độ chiếu sáng.
Bộ Đo Lường Gió (Wind Measurement Unit) Sử dụng các cảm biến tốc độ gió và hướng gió thế hệ thứ ba, được thiết kế cho độ nhạy cao, phản hồi nhanh và độ bền lâu dài.
Cảm Biến Lượng Mưa Quang Học (Optical Rainfall Sensor) Module phát hiện mưa không sử dụng bộ phận cơ khí, giúp giảm thiểu chi phí bảo trì và nâng cao độ tin cậy trong quá trình đo lường.
Cảm Biến Bức Xạ / Độ Chiếu Sáng (Radiation / Illumination Sensor) Đo cường độ ánh sáng môi trường, phục vụ cho các ứng dụng giám sát môi trường và năng lượng mặt trời.
Bộ Xử Lý Tín Hiệu & Thu Thập Dữ Liệu (Signal Processing & Data Acquisition Unit) Vi xử lý tích hợp chịu trách nhiệm thu thập, lọc dữ liệu, hiệu chuẩn và quản lý đầu ra.
Module Giao Diện Truyền Thông (Communication Interface Module) Hỗ trợ các giao thức truyền thông công nghiệp như RS485, Modbus-RTU hoặc tùy chọn truyền dữ liệu không dây cho tích hợp IoT.
Vỏ Bảo Vệ Tích Hợp (Protective Housing / Integrated Shell) Vỏ bọc cấp công nghiệp chống tia UV và kháng ăn mòn, được thiết kế để vận hành ngoài trời lâu dài.
Kết Cấu Giá Đỡ & Lắp Đặt (Mounting & Installation Structure) Hệ thống giá đỡ hoặc gá kẹp dạng cột (pole-mount), cho phép lắp đặt nhanh chóng trên cột tháp, mái nhà hoặc các trạm giám sát.
Hệ Thống Cấp Nguồn (Power Supply System) Hỗ trợ nguồn vào DC và các cấu hình nguồn năng lượng mặt trời tùy chọn cho các triển khai ở vị trí từ xa.
THÔNG SỐ KỸ THUẬT
|
Thông số |
Dải đo (Measuring Range) |
Độ chính xác (Accuracy) |
Độ phân giải |
Tần số lấy mẫu |
|
Nhiệt độ môi trường (Ambient Temperature) |
-40 ~ 60°C |
±0.3°C @ 25°C |
0.01°C |
1 Hz |
|
Độ ẩm tương đối (Relative Humidity) |
0 ~ 100% RH |
±3% RH (10% - 80% RH, Không ngưng tụ) |
0.01% RH |
1 Hz |
|
Tốc độ gió (Thế hệ 3) (Wind Speed) |
0 ~ 40 m/s |
± (0.5 + 0.05V) m/s |
0.01 m/s |
10 Hz |
|
Hướng gió (Thế hệ 3) (Wind Direction) |
0 ~ 359.9° |
±5° (Tốc độ gió < 10 m/s) |
0.1° |
10 Hz |
|
Áp suất khí quyển (Atmospheric Pressure) |
500 ~ 1100 hPa |
±0.5 hPa (25°C, 950 - 1100 hPa) |
0.1 hPa |
1 Hz |
|
Lượng mưa quang học (Optical Rainfall) |
0 ~ 200 mm/h |
— |
0.2 mm |
1 Hz |
|
Độ chiếu sáng (Illuminance) |
0 ~ 100 KLux |
±3% hoặc 1% F. S |
10 Lux |
1 Hz |
|
Nhiệt độ hoạt động |
-30°C — 70°C |
|
Cổng xuất dữ liệu (Output) |
Sản phẩm tiêu chuẩn hỗ trợ giao diện RS485, Modbus-RTU; Tùy chọn SDI-12 (Tính thêm phí) |
|
Tần số xuất tối đa |
Chế độ Thụ động (Passive Mode): 1/s | Chế độ Chủ động (Active Mode): 1/phút |
|
Nguồn điện cấp |
DC 9V – 24V |
|
Cấp bảo vệ |
IP65 |
|
Phương thức lắp đặt |
Sản phẩm tiêu chuẩn cố định bằng ống lót / ống nối (Tùy chọn phụ kiện đi kèm, tính thêm phí) |
|
Giá đỡ cố định |
Tùy chọn giá đỡ 1.5 mét hoặc 1.8 mét (Tính thêm phí) |
|

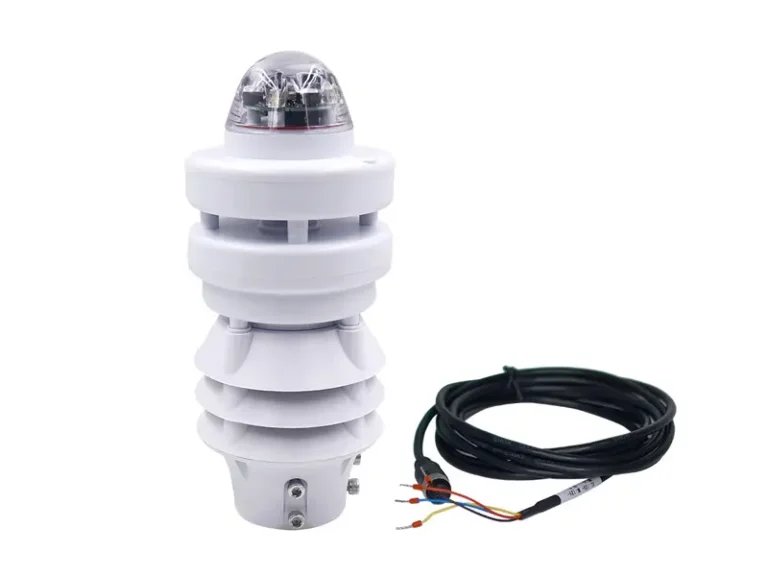

Cáp kết nối |
Cáp tiêu chuẩn 3 mét (Tùy chọn cáp 10 mét, tính thêm phí) |
|
Ghi chú |
1.Lá chắn bức xạ: Cảm biến Nhiệt độ, Độ ẩm và Áp suất khí quyển được tích hợp bên trong lá chắn bức xạ ngoài trời 3 lớp. Lá chắn làm bằng vật liệu PC + sợi thủy tinh đặc biệt, bên trong phun lớp cách nhiệt giúp giảm thiểu tối đa ảnh hưởng từ bức xạ mặt trời.
2.Đo gió: Tốc độ và hướng gió được đo theo nguyên lý siêu âm.
3.Cảm biến mưa quang học: Tự động cảm nhận hạt mưa rơi trên bề mặt và tính toán lượng mưa dựa trên kích thước & số lượng hạt mưa.
Ưu điểm: Nhạy hơn với mưa nhỏ/nhẹ, thiết kế tích hợp gọn nhẹ, dễ lắp đặt ở những nơi khó dùng vũ kế chao lật (tiêu chuẩn).
Nhược điểm: Độ chính xác kém hơn vũ kế chao lật truyền thống khi có hiện tượng thời tiết bất thường (mưa rất lớn).
4.Cảm biến độ chiếu sáng: Sử dụng linh kiện quang học dải bước sóng 400–1100nm chất lượng cao kết hợp bộ lọc để đo lường. |
KÍCH THƯỚC
