XF500L – Trạm quan trắc thời tiết công nghiệp nhỏ gọn
Thông số kỹ thuật
Thông số đo Tốc độ gió / Hướng gió / Nhiệt độ / Độ ẩm / Áp suất khí quyển
Cấp bảo vệ IP65 / IP66
Nhiệt độ hoạt động -40°C đến +85°C
Giao diện truyền thông RS485 / Modbus / 4-20 mA
Nguồn cấp DC 9-24V / Năng lượng mặt trời / PoE
Thời gian bảo hành 12 tháng

Giá: liên hệ
THÔNG TIN CHUNG
GIỚI THIỆU
Cảm biến trạm khí tượng nhỏ gọn XF500L là thiết bị quan trắc khí tượng đa thông số, tích hợp nhiều chức năng trong một thiết bị. Model cơ bản có khả năng thu thập các thông số khí tượng chính gồm nhiệt độ, độ ẩm, tốc độ gió, hướng gió, áp suất khí quyển.

NGUYÊN LÝ HOẠT ĐỘNG
Trạm XF500L hoạt động dựa trên nguyên lý chênh lệch thời gian truyền sóng siêu âm tiên tiến để đo gió. Khác với các cảm biến cơ học truyền thống, thiết bị sử dụng bốn đầu dò siêu âm được bố trí theo dạng ma trận, có chức năng phát và thu các xung âm thanh tần số cao. Bằng cách tính toán sự chênh lệch thời gian truyền ở cấp độ micro-giây do luồng không khí gây ra, bộ vi xử lý bên trong xác định chính xác tốc độ và hướng gió theo phương ngang, với ngưỡng khởi động bằng 0 và không bị hao mòn cơ khí.
Đối với các thông số môi trường, trạm tích hợp các cảm biến MEMS độ chính xác cao và cảm biến nhiệt điện (thermopile) bên trong lớp chắn bức xạ. Áp suất khí quyển, nhiệt độ và độ ẩm được đo bằng các mô-đun bán dẫn thể rắn cấp công nghiệp. Toàn bộ dữ liệu thô được xử lý bởi chip tính toán biên tích hợp, sử dụng các thuật toán lọc để loại bỏ nhiễu môi trường, từ đó cung cấp các giá trị kỹ thuật ổn định, tuyến tính hóa thông qua giao diện RS485 Modbus-RTU.

CẤU TẠO CỦA TRẠM THỜI TIẾT NHỎ GỌN
Trạm thời tiết công nghiệp nhỏ gọn XF500L gồm năm thành phần cảm biến khí tượng được tích hợp trong một vỏ thiết bị thống nhất: cảm biến tốc độ và hướng gió siêu âm, cảm biến nhiệt độ môi trường, cảm biến độ ẩm tương đối, cảm biến áp suất khí quyển và lớp chắn bức xạ nhiệt.
Cảm biến tốc độ và hướng gió: Công nghệ siêu âm thể rắn, không có bộ phận chuyển động, cung cấp khả năng đo 360° và không bị hao mòn cơ khí.
Cảm biến nhiệt độ môi trường: Phần tử nhiệt điện trở có độ chính xác cao, được bảo vệ bởi lớp chắn bức xạ, cho phép đo chính xác nhiệt độ không khí trong dải điều kiện hoạt động rộng.
Cảm biến độ ẩm tương đối: Phần tử cảm biến polymer điện dung, có thời gian đáp ứng nhanh và độ ổn định lâu dài, đảm bảo đo độ ẩm đáng tin cậy.
Cảm biến áp suất khí quyển: Cảm biến áp suất khí áp MEMS được bù nhiệt độ và được bảo vệ kín bên trong vỏ, giúp th
eo dõi áp suất chính xác.

Lớp chắn bức xạ và vỏ thiết bị: Lớp chắn nhiều tầng được tối ưu hóa về nhiệt, kết hợp với vỏ đạt cấp bảo vệ IP65/IP66, phù hợp sử dụng trong môi trường ngoài trời khắc

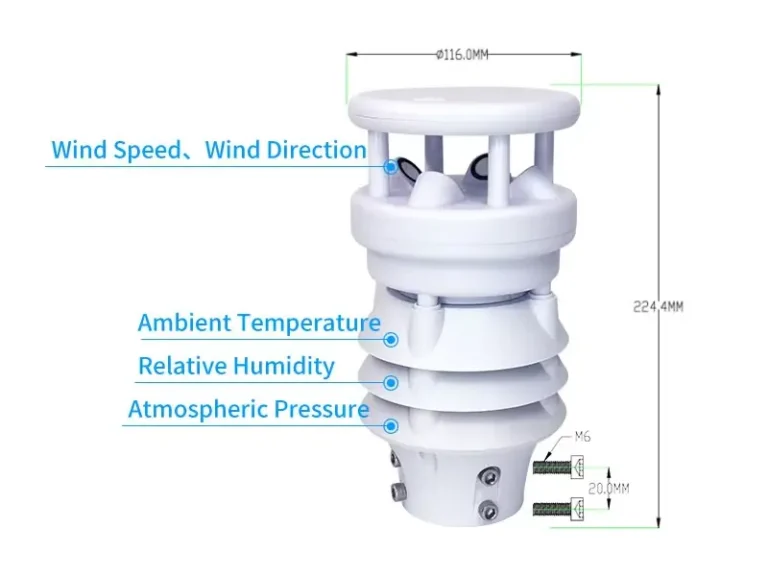

Cấu tạo trạm XF500L

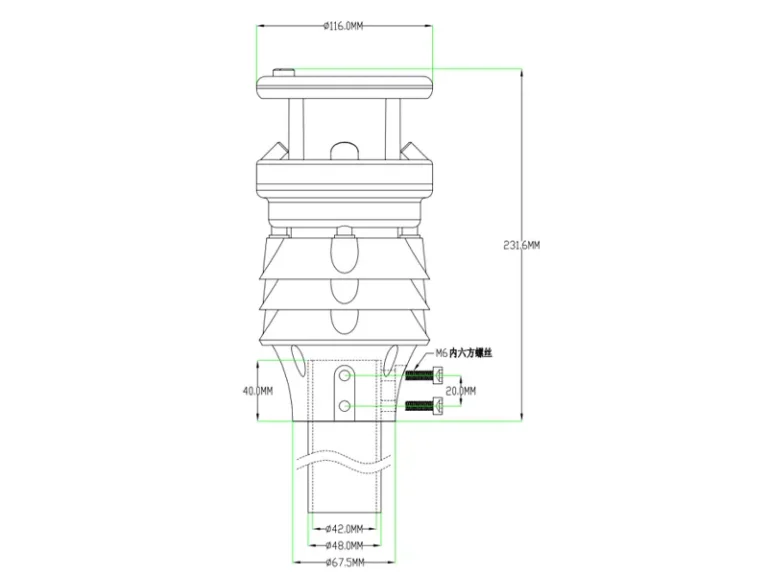

Kích thước trạm XF500L
THÔNG SỐ KỸ THUẬT
Thông số đo Phạm vi đo Độ chính xác Độ phân giải Tần số lấy mẫu
Nhiệt độ không khí -40–85°C ±0,3°C @ 25°C 0,01°C 1 Hz
Độ ẩm không khí 0–100%RH ±3%RH (10–90%RH, không ngưng tụ) 0,01%RH 1 Hz
Tốc độ gió 0–60 m/s (tùy chỉnh 0–75 m/s) ±(0,3+0,03V) m/s (V≤30 m/s); ±(0,3+0,05V) m/s (V>30 m/s) 0,01 m/s 4 Hz
Hướng gió 0–359,9° ±3° (khi tốc độ gió <10 m/s) 0,1° 4 Hz
Áp suất khí quyển 500–1100 hPa ±0,5 hPa (25°C, 950–1100 hPa) 0,1 hPa 1 Hz
Cường độ ánh sáng 0–200 kLux ±3% hoặc 1% F.S 10 Lux 1 Hz

Bảng cảm biến khí tượng đa thông số
Model Tốc độ & Hướng gió Áp suất không khí Cường độ ánh sáng Bức xạ mặt trời Cấp độ công nghệ Cấu hình / Ứng dụng chính
XF500L Độ chính xác cao thế hệ 3 (3rd-Gen High Precision) Nghiên cứu khí tượng (Meteorological Research)
